Die Norm IEC TS 62073 bietet drei Möglichkeiten zur Messung der Hydrophobie von Isolator-Oberflächen. Die Hydrophobie beschreibt, wie wasserabweisend eine Oberfläche ist. Die vorgeschlagenen Methoden sind die Kontaktwinkelmessung, die Oberflächenspannungsmessung und die Sprühmethode.

IEC TS 62073: Anwendung

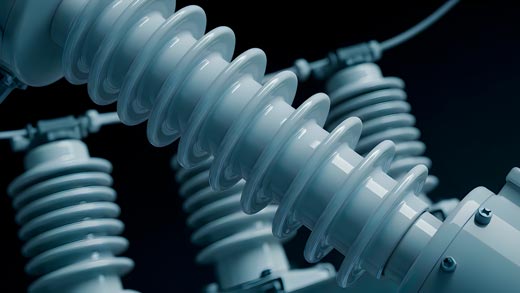

Die Norm IEC TS 62073 befasst sich mit Isolator-Oberflächen, genauer gesagt mit dem Material von Gehäusen von Verbundisolatoren, die beispielsweise in Freileitungen, Umspannwerken und Keramikisolatoren verwendet werden. Die Hydrophobie beschreibt, wie wasserabweisend eine Oberfläche ist. Die Hydrophobie von Isolator-Oberflächen kann sich im Laufe der Zeit verändern. Diese Veränderung kann sowohl auf die Umgebungsbedingungen als auch auf die chemische Zusammensetzung des Isolators zurückzuführen sein.

IEC TS 62073: Experiment

Geräte

• Für die Kontaktwinkelmethode: ein Goniometer mit einer Spritze oder ein computergestütztes Gerät
• Für die Oberflächenspannungsmethode: Applikatoren (mit Baumwollspitzen, Pinsel oder Markerstifte)
• Die Sprühmethode: gewöhnliche Sprühflasche

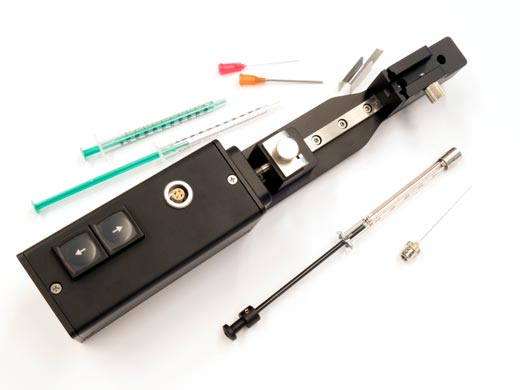

Alle Kontaktwinkelmessgeräte oder Goniometer der OCA-Serie von DataPhysics Instruments können die Kontaktwinkelmethode durchführen.

Verfahren und Berechnung

In dieser Norm werden drei Messverfahren beschrieben, um die Hydrophobie des Materials zu charakterisieren:

• Kontaktwinkelverfahren: Die Norm unterscheidet zwischen der Messung des statischen Kontaktwinkels, der auf einer horizontalen Oberfläche gemessen wird, und der Messung des Rückzugskontaktwinkels. Letzteres wird mit dem sogenannten Needle-in-Verfahren durchgeführt, bei dem die Spritze bzw. die Nadel im Tropfen verbleibt.
• Oberflächenspannungsmethoden: Diese Methode ist eine Erweiterung der IEC 60674-2, die sich mit der Bestimmung der Oberflächenspannung von Filmen befasst. In der IEC TS 62074 werden verschiedene organische Flüssigkeitsgemische mit steigender Oberflächenspannung für die Messung verwendet. Die Zeit, die vom Auftragen bis zur Tropfenbildung verstreicht, gibt einen Hinweis darauf, ob eine Mischung mit höherer Oberflächenspannung verwendet werden sollte oder nicht. Das Ziel ist, dass die Flüssigkeitsmischung keine Tropfen bildet, sondern innerhalb eines bestimmten Zeitraums als kontinuierliche Schicht erhalten bleibt.
• Sprühmethode: Mit einer Sprühflasche wird Wasser auf die Oberfläche gesprüht. Die resultierende Tropfenbildung wird dann mit den sieben in der Norm beschriebenen Hydrophobizitätsklassen verglichen.

Die Norm IEC TS 62073 ist seit 2016 in Kraft.
